　　異徑管用于在同一個方向改變管道口徑。有兩種異徑管：同心異徑管，通常用于垂直管線。偏心異徑管，通常用于水平管線。

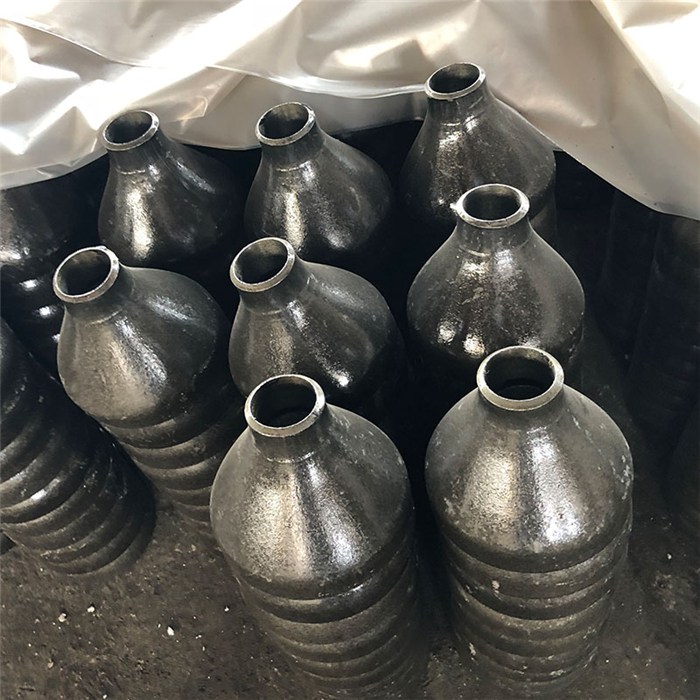

　　同心異徑管和偏心異徑管

　　TF & BF

　　在水平管線中，如果使用偏心異徑管，有兩種安裝可能：頂端平TF(top flat)和底部平BF(bottom flat)。例如：

　　1. 底部平的偏心異徑管常應用于管廊中，保持管線在同一標高線上。如果使用同心異徑管或者頂端平的偏心異徑管，則管廊支撐物改變。

　　2. 頂端平的偏心異徑管通常使用在泵的吸入管線中，管線頂端水平，氣泡不會在管線中堆積。

　　一些制圖員常在圖紙中標示管道中心線的變量T。當在垂直管線中使用偏心異徑管時，偏心異徑管的朝向也是非常重要的問題。參見下圖。

　　異徑管的長度

　　異徑管的長度與管道口徑變化關系不大。因此，一些變徑比較大的異徑管有可能會造成流體驟變。例如：6” - 2 1/2” 的異徑管的長度是140mm，在如此短的距離內，管道口徑由168.3mm變?yōu)?3mm。在一個管道系統的設計階段，管道設計工程師肯定會考慮到此類問 題。

　　備選方案是增加異徑管的使用數量，比如：

　　•NPS 6 - NPS 5 (L=140 mm)

　　•NPS 5 - NPS 4 (L=127 mm)

　　•NPS 4 - NPS 3½ (L=102 mm)

　　•NPS 3½ - NPS 3 (L=102 mm)

　　•NPS 3 - NPS 2½ (L=102 mm)

　　在以上方案中，從6“ 變?yōu)? 1/2”總距離延長至573mm，流體的平滑過渡得以保障。在實踐中，類似以上的例子可能從未發生。
